Informacje o produkcie
Kliknij aby zobaczyć zdjęcie w oryginalnej wielkości

Bezprzewodowy czujnik poziomu; ultradźwiękowy; pomiar max. 15m

Symbol: SONDA-ULTRA
Kod produktu: 03621
Dostępność: Towar na zamówienie
Krótki opis produktu
Ultradźwiękowy miernik poziomu cieczy, wody, ścieków i szamba; zbiornik otwarty lub zamknięty. Pomiar głębokości napełnienia. Alarm, pomiar temperatury, wyświetlacz LCD. Hermetyczna sonda ultradźwiękowa. Towar na zamówienie.
Jednostka miary=  szt.
..............................................................................................
Cena435,00 zł z VAT
          353,66 zł netto
szt.
Galeria
Charakterystyka produktu

Bezprzewodowy czujnik poziomu; ultradźwiękowy; pomiar max. 15m

Sonda ultradźwiękowa - pomiar poziomu cieczy nieagresywnych, wody i ścieków.

Potrzebne baterie: 2xR6 + 6xR3. Baterie nie wchodzą w zakres dostawy i należy dokupić je osobno.

Ultradźwiękowy bezprzewodowy czujnik miernika poziomu cieczy w zbiorniku wody z wyświetlaniem temperatury na wyświetlaczu LCD 3.3 cala. Ultradźwiękowy miernik poziomu zbiornika cieczy; czujnik głębokości cieczy; czujnik ze wskaźnikiem poziomu wody i alarmem czasowym.

Dwupoziomowy czujnik poziomu cieczy ( MIN/MAX) z nadajnikiem i odbiornikiem radiowym transmitującym dane do 100m w otwartym terenie w sprzyjających warunkach terenowy.
Głębokość pomiaru do 15m ( zakres ustwiany ). Pomiar w studzience, przepompowni itp. Sonda odczytuje stan cieczy, po czym wysłała radiowo sygnał do odbiornika, który wyświetli aktualny poziom na wyświetlaczu.

Ważne informacje i ostrzeżeniaWażne informacje dotycząca miejsca pomiaru!

Przy pomiarze ścieków wskazane przewietrzanie zbiornika ( zbiornik otwarty) ze względu na wytwarzane gazy, które mogą zniszczyć sondę. Można to uzyskać poprzez otwarty zbiornik lub umocowanie sondy wysoko od cieczy w miejscu z wymianą powietrza.
Sonda jest wrażliwa na temperaturę (zimno). Należy je zaizolować i włożyć do zbiornika.

Opis:

Miej oko na swój zbiornik wody oddalony max. do 100m ( przy idealnych warunkach propagacji)  we własnym salonie.

Sonda utradźwiękowa z miernikiem monitorująca poziomu cieczy w zbiorniku. Widok temperatury swojego pokoju, temperatury w zbiorniku i poziomu wody wyświetlany jest na 10-elementowym wyświetlaczu LCD z wykresem słupkowym.
Może przechowywać minimalne i maksymalne zapisy poziomu cieczy w zbiorniku.
Obsługuje alarm wysokiego oraz niskiego poziomu cieczy w zbiorniku i alarm pusty w zbiorniku.
Wyświetla temperaturę wewnętrzną pomieszczenia (tam, gdzie znajduje się odbiornik), oraz temperaturę zbiornika w tym samym czasie.
Odbiornik można postawić na biurku lub zawiesić na ścianie.


Działanie i funkcja sondy:

Zainstalowany w górnej części zbiornika, nadajnik mierzy poziom wody, cieczy lub ścieków za pomocą czujnika ultradźwiękowego oraz temperatury za pomocą czujnika termicznego.
Możesz powiesić odbiornik na ścianie lub wyciągnąć stojak i umieścić go na blacie w kuchni, na stole lub biurku.

1. Przyrząd monitoruje poziom cieczy w zbiorniku, który jest wyświetlany na wykresie słupkowym LCD - 10 elementów.
2. Może rejestrować minimalny/maksymalny zapis poziomu cieczy w zbiorniki. Obsługuje wysoki/niski poziom cieczy w zbiorniku i pusty  alarm zbiornika.
3. Temperatura wewnętrzna (° f lub ° C) i temperatura zewnętrzna (° f lub ° C) są wyświetlane w tym samym czasie. Odbiornik może stać na stole lub powieszony być na ścianie.

Zastosowanie:

Ultradźwiekowy pomiar poziomu stosujemy tam gdzie w sposób ciągły chcemy monitorować i wyświetlać poziom ścieków, wody pitnej czy innych nieagresywnych cieczy.

  • przewietrzane szamba
  • stacje uzdatniania wody
  • studzienki przelewowe
  • zbiornik p.poż
  • przepompownie

Przykłady zastosowania czujnika ultrdźwiękowego

Gdzie można stosować ultradźwiękowe sondy poziomu


Specyfikacja:

  • Materiał: tworzywo ABS z tworzywa sztucznego
  • Zakres temperatury zewnętrznej: 0-60 ° C
  • Zakres temperatury wewnętrznej: 0-60 ° C
  • Dokładność temperatury: ± 1 ℃
  • Pomiar poziomu wody: 0 ~ 15 m
  • Przyrost poziomu: 0.01m
  • Dokładność: + / - 0.03m
  • Częstotliwość transmisji: 433 MHz
  • Zasięg transmisji: do 100m na otwartej przestrzeni w idealnych warunkach terenowych.
  • Testowany w trudnych warunkach ( ściany, zasłonieta antena) na ok. 20m odbiór prawidłowy
  • Interwał transmisji: 30 sekund, gdy poziom zmienia się lub 3 minuty, gdy poziom pozostaje niezmieniony.
  • Baterie odbiornika: 2 baterie AA ( brak w zestawie ).
  • Baterie nadajnika: 6 x baterie AAA ( brak w zestawie ).
  • Żywotność baterii: ok. 12 miesięcy dla odbiornika.
  • Nadajnik powinien być używany przez ok. 12 miesięcy ( w zależności od szybkości zmian poziomu, wysyłanych pomiarów).
  • Rozmiar opakowania: 165x110x105mm/6.49x4.33x4.13''''
  • Rozmiar ekranu LCD: 66x45mm/2.59x1.77''''
  • Odpowiedni typ cieczy: wszystkie niekorozyjne ciecze

Ważne informacje i ostrzeżeniaWażne informacje sposobu montażu !

Odległości montażowe czujnika:

Wiązka jaka jest wysyłana przez nadajnik sondy ultradźwiękowej ma kształt stożka. Im większa odległość od czoła sondy tym większa średnica u podstawy stożka. Na poniższym rysunku

Wymiary i parametry montażu sondy ultradźwiękowej

Montaż czujnika poziomu ścieków z wymiarami

mamy uwidocznione wymiary jakie powinny być zachowane od ścian i innych przeszkód na drodze ultradźwiękowego promienia. Odległość min. od ścianki zbiornika przy głębokości 15m wynosi ok. 80cm a przy pomiarze głębokości 1m wynosi tylko 10cm.

Sposób montażu czujnika:

Gdzie nie montujemy czujnika ultradźwiękowego:

  • pod kątem gdyż wiązka odbita nie powróci do czujnika (na czujniku jest oczko poziomowskazu)
  • gdy odległość cieczy jest mniejsza niż 50cm ( strefa martwa )
  • z boku zbiornia bez zachowania odpowiedniej odległości od ścianek - różnej, zależej od głębokości pomiaru ( stożek)
  • w miejscu gdzie widnieją przeszkody np. rury, drabinki itp

Jak nie wolno montować czujnika ultradźwiękowego

Przykłady złego montażu ultradźwiękowej sondy poziomu


Programowanie ultradźwiekowej bezprzewodowej sondy poziomu

Pełen opis programowania znajdziesz w dokumentacji firmy Elstat.

Instrukcja programowania  Instrukcja programowania sondy poziomu PL

Wstępna konfiguracja

Najpierw włóż baterie do bezprzewodowego nadajnika zewnętrznego (6 x AAA), a następnie natychmiast włóż baterie do monitora LCD (2 x AA). Po włożeniu baterii wszystkie segmenty wyświetlacza LCD zaświecą się na chwilę.


Tryb programowania


Ustawienie głębokości zbiornika


Gdy miernik jest włączony po raz pierwszy, wyświetlacz LCD włącza się na 3 sekundy i wydaje sygnał dźwiękowy. Urządzenie jest teraz w trybie Set Tank Depth (Ustaw głębokość zbiornika) i wyświetla wartość głębokości zbiornika jako migające „0.00” oraz migającą ikonę pustego zbiornika.

Naciśnij klawisz +/MAX/MIN lub klawisz -/TANK, aby zwiększyć lub zmniejszyć ustawienie głębokości zbiornika. Naciśnięcie i przytrzymanie klawiszy spowoduje znacznie szybszą zmianę wartości. Naciśnij klawisz SET, aby zapisać wartość głębokości zbiornika. Monitor LCD przechodzi teraz w tryb Set Air Gap ( Ustaw szczelinę powietrzną czyli poziom górny).

UWAGA:

Aby zarejestrować prawidłowy pomiar głębokości zbiornika (patrz H1+H2 in
szkic 2.2 na stronie 3), obliczyć od dołu ( czoła) przetwornika zbiornika do
dna zbiornika. Odległość: 0.5m (min) - 15m (max) lub
1,64” (min) - 49,2” (max.)

Ustawienie szczeliny powietrznej ( czoło sondy poziom górny- max  cieczy)

Monitor jest teraz w trybie Set Air Gap ( Ustaw szczelinę powietrzną ) i wyświetla „0.00” i miga ikona pełnego zbiornika (rys.5). Naciśnij przycisk +/MAX/MIN lub przycisk -/TANK, aby zwiększyć lub zmniejszyć szczelinę powietrzną. Przytrzymaj klawisz +/MAX/MIN lub klawisz -/TANK, aby zwiększyć lub zmniejszyć szczelinę powietrzną przy większym skoku. Naciśnij przycisk SET, aby wyjść z ustawień głębokości

 Wyświetlacz „0.00” i ikona pełnego zbiornika miga (rys.5) . Naciśnij przycisk +/MAX/MIN lub przycisk -/TANK, aby zwiększyć lub zmniejszyć szczelinę powietrzną. Naciśnięcie i przytrzymanie klawiszy spowoduje znacznie szybszą zmianę wartości. Naciśnij przycisk SET, aby zapisać wartość szczeliny powietrznej.

Jeśli w trybie ustawiania głębokości nie zostanie naciśnięty żaden klawisz przez ponad 15 sekund, urządzenie automatycznie przełączy się na normalny tryb wyświetlania. (Jeśli głębokość zbiornika i szczelina powietrzna nie zostaną ustawione prawidłowo, wystąpią błędy pomiaru).
Jeśli pominiesz ten krok, głębokość zbiornika i szczelinę powietrzną można ustawić później . W normalnym trybie pracy naciśnij i przytrzymaj przyciski SET i ALARM przez 5 sekund, aby ustawić wartości głębokości zbiornika i szczeliny powietrznej. Kroki ustawiania są takie same, jak opisano powyżej.

Pakiet zawiera:

   * wewnętrzny odbiornik LCD
   * nadajnik czujnika poziomu wody
   * śruby mocujące
   * instrukcja obsługi w języku angielskim

Opis klienta:

Czujnik wykorzystano do monitorowania poziomu szamba. Plastikowy właz z koroną 40mm wywiercony otwór, czujnik dobrze spasowany. Odległość czujnika od urządzenia wynosi około 10 metrów. Działa bez zarzutu. Odczyty są aktualizowane co 3 minuty. Na tablicy można wybrać temperaturę we wnętrzu szamba lub wskazanie poziomu w centymetrach od podanej wartości. Dokładność pomiaru do 1 cm, sprawdzona dwukrotnie zwykłą taśmą mierniczą. W końcu jestem zadowolony z urządzenia. Według opinii baterie wystarczają na rok.


Produkty z tej samej kategorii
Hydrostatyczna sonda poziomu; pomiar 0- 2m; wyjście 4-20mA
Krótki opis produktu
Hydrostatyczny czujnik poziomu cieczy. Zanurzeniowy, ciśnieniowy czujnik poziomu cieczy o zakresie do 1m; wyjście prądowe 4-20mA. Długość kabla 500cm ( 5m). Towar na zamówienie.
459,00 zł z VAT
373,17 zł netto
Jednostka miary :
szt.
Czujnik poziomu; HTR-250; rezystancyjny; NO
Krótki opis produktu
Rezystancyjny ( oporniki ) czujnik poziomu cieczy HT-R-250. Długość 250mm. Uszczelka wykonana z wysokodpornego elastomeru. Śruby mocujące z stali nierdzewnej M6; jacht, łódź; kamper. Towar na zamówienie
179,00 zł z VAT
145,53 zł netto
Dostępność
Jednostka miary :
szt.
Hydrostatyczna sonda poziomu; pomiar 0- 5m; wyjście 0-10V
Krótki opis produktu
Czujnik poziomu cieczy 0-10V. Tani hydrostatyczny czujnik poziomu cieczy PS-02-050. Zanurzeniowy, ciśnieniowy czujnik poziomu cieczy o zakresie do 5m; napięcie wyjściowe 0-10V. Długość kabla 600cm. Towar na zamówienie.
439,00 zł z VAT
356,91 zł netto
Dostępność
Jednostka miary :
szt.
Hydrostatyczna sonda poziomu; pomiar do 2m; wyjście 0-10V
Krótki opis produktu
Tani hydrostatyczny czujnik poziomu cieczy PS-02-020. Zanurzeniowy, ciśnieniowy czujnik poziomu cieczy o zakresie do 2m; napięcie wyjściowe 0-10V. Długość kabla 5m. Czujnik poziomu cieczy 0-10V. Towar na zamówienie.
439,00 zł z VAT
356,91 zł netto
Dostępność
Jednostka miary :
szt.
Hydrostatyczna sonda poziomu; pomiar 0- 3m; wyjście 0-10V
Krótki opis produktu
Czujnik poziomu cieczy 0-10V. Tani hydrostatyczny czujnik poziomu cieczy PS-02-030. Zanurzeniowy, ciśnieniowy czujnik poziomu cieczy o zakresie do 3m; napięcie wyjściowe 0-10V. Długość kabla 500cm. Towar na zamówienie.
439,00 zł z VAT
356,91 zł netto
Dostępność
Jednostka miary :
szt.
Kontrola poziomu wody; współpraca z sondami cieczy; sterownik poziomu cieczy
Krótki opis produktu
Przekaźniki do wykrywania obecności cieczy na poziomach zamontowanych sond kontaktronowych. Pozwalala na utrzymywania stanów minimum i maksimum kontrolowanej cieczy w zakresie wyznaczonym przez użytkownika. Sterownik poziomu cieczy; współpraca z sondami.
99,50 zł z VAT
80,89 zł netto
Jednostka miary :
szt.
Hydrostatyczna sonda poziomu; pomiar 0- 1m; wyjście 0-10V
Krótki opis produktu
Czujnik poziomu cieczy 0-10V. Tani hydrostatyczny czujnik poziomu cieczy PS-02-010. Zanurzeniowy, ciśnieniowy czujnik poziomu cieczy o zakresie do 1m; napięcie wyjściowe 0-10V. Długość kabla 500cm. Towar na zamówienie.
439,00 zł z VAT
356,91 zł netto
Jednostka miary :
szt.
Czujnik poziomu; moduł elektroniczny HRH-5; regulacja czułości
Krótki opis produktu
Regulator poziomu cieczy przewdzącej HRH-5/UNI; zasilanie 24V do 240 VAC/DC. Czujnik automatyczny do nadzoru poziomu cieczy. szerokość - 1 moduł
199,00 zł z VAT
161,79 zł netto
Dostępność: Brak towaru na magazynie
Jednostka miary :
szt.

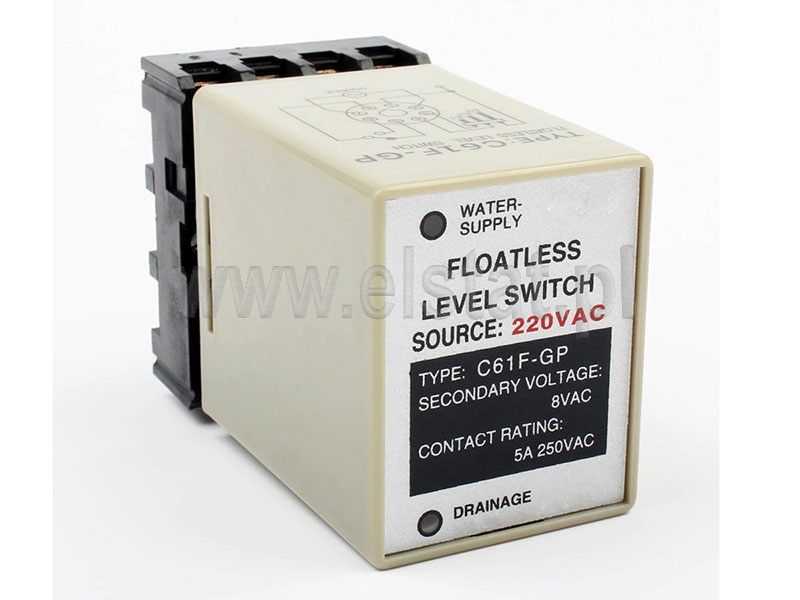

Przekaźnik do kontroli poziomu wody; współpraca z sondami poziomu
